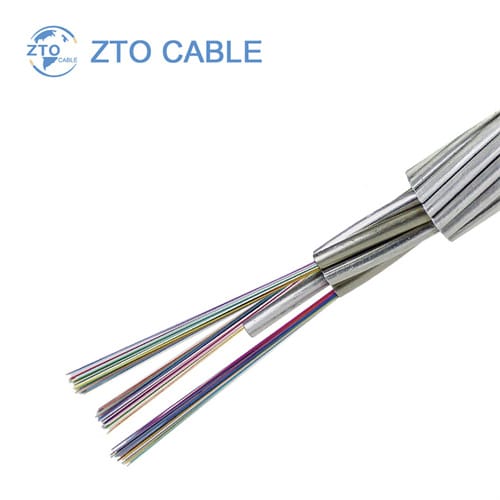

层绞式不锈钢管铝合金 OPGW 光缆
多根不锈钢光单元螺旋绞合+双层/三层铠装，高芯数大截面，超高压骨干线路专用
产品特性
- 多根不锈钢管螺旋绞合，最高可容纳 96~144 芯光纤，满足骨干网大容量通信需求
- 双层或三层铝包钢/铝合金线铠装，提供超大拉断力和短路电流容量
- 按 IEC 60794 和 IEEE 1138 标准设计测试生产，A 级材料确保长期可靠性
- 配套提供自产的全套金具附件（引下夹具、耐张预绞丝等）
- 电气和机械性能之间实现理想平衡，超大截面高容量设计
产品描述

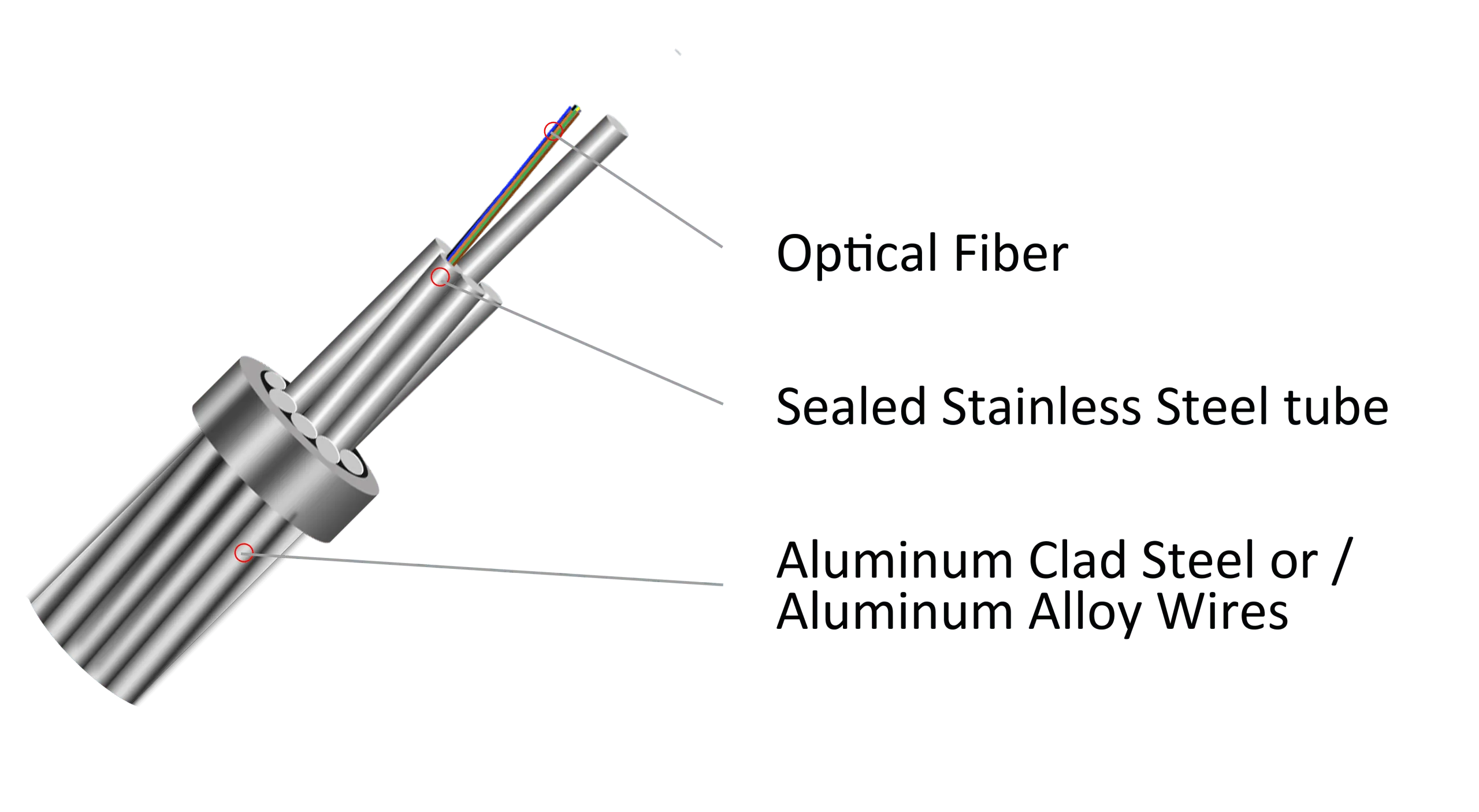

层绞式不锈钢管铝合金 OPGW 光缆是高芯数、大截面 OPGW 的代表型号，专为超高压和大跨越输电线路设计。两根或多根不锈钢光纤单元围绕中心加强件螺旋绞合，外包覆双层或三层铝包钢线（ACS）与铝合金线的混合铠装，形成兼具超强机械性能和超高电流容量的复合光缆。
产品特性
层绞式设计的核心价值在于突破了中心管式 OPGW 的芯数上限。通过绞合多根不锈钢光单元，总芯数可灵活配置为 24 芯至 144 芯，满足电力通信骨干网对超大光纤容量的需求。每根不锈钢管独立密封防水，即使某一管在极端事故中受损，其他光单元仍可保持正常通信。
铠装设计是层绞式 OPGW 的另一个核心优势。双层铠装（内层 ACS + 外层 ACS/铝合金）适合 220kV 至 500kV 常规线路，三层铠装在双层之外增加一组外层绞线，大幅提升 RTS（可达 350KN 以上）和短路电流容量（可达 680 KA²s 以上），适合 500kV 以上特高压线路、跨江河大档距和重冰区环境。
中泰光缆的层绞式 OPGW 按照 IEC 60794-4-10 和 IEEE 1138 国际标准设计、测试和生产，标配 A 级铝包钢线和铝合金线材料。提供全套安装金具及工程设计支持，包括 PLS CADD 弧垂张力计算、金具选型和现场督导服务。
技术参数
| 光缆类型 | 层绞式不锈钢管铝合金 OPGW |
| 结构形式 | 层绞式 (双层或三层铠装) |
| 光纤类型 | 单模 G.652D |
| 芯数范围 | 24~144 芯 |
| 铠装层 | 双层或三层铝包钢线 + 铝合金线 |
| 双层系列 (典型) | OPGW-89~OPGW-185 |
| 三层系列 (典型) | OPGW-232~OPGW-347 |
| 额定拉断力 (RTS) | 55.4~366.9 KN |
| 短路电流容量 | 62.9~687.7 KA²s |
| 执行标准 | IEC 60794-4-10, IEEE 1138 |
相关产品
常见问题
层绞式 OPGW 有三个适用条件：①光纤芯数超过 48 芯（中心管最多容纳 48 芯）；②线路短路电流容量要求大（如 500kV 以上特高压线路）；③大档距或重冰区对 RTS 拉断力要求高。层绞式通过绞合多根不锈钢管扩大芯数容量，同时可通过增加铠装层数（双层→三层）大幅提升抗拉强度和短路电流容量。
三层铠装 OPGW 的 RTS 可达 300KN 以上（是双层型的 3~4 倍），短路电流容量可达 600 KA²s 以上，缆径也相应增大至 20~25mm。三层铠装主要用于跨境骨干线路、跨越大江大河的超大档距线路和重冰区线路。双层铠装适合常规 220kV~500kV 线路，性价比最高。
可以。层绞式 OPGW 通过增减不锈钢管数量和每管光纤芯数灵活配置总芯数。例如 2 管 x 24 芯=48 芯，4 管 x 24 芯=96 芯，6 管 x 24 芯=144 芯。具体配置需根据缆径、RTS 和短路容量要求综合设计。我方技术团队可提供多方案对比和 PLS CADD 计算支持。
