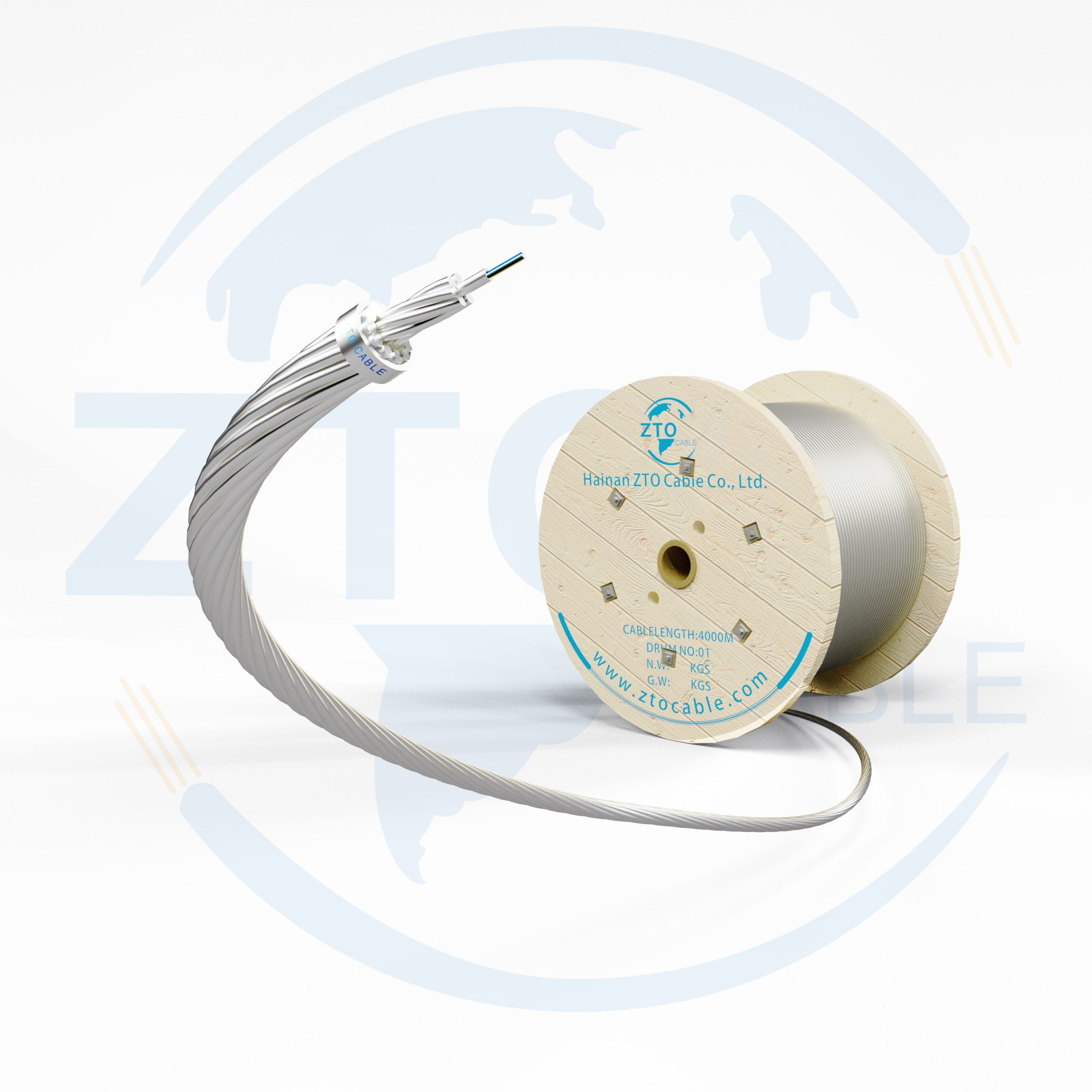

中心铝包不锈钢管式 OPGW 光缆
中心铝管松套结构，铝包钢/铝合金绞线铠装，兼具短路电流承载和雷电屏蔽功能
产品特性
- 中心铝管结构紧凑，缆径小，弧垂张力性能优异
- 铝管密封防水，内部填充阻水纤膏，对光纤提供全方位保护
- 铝包钢线或铝合金线铠装，提供高机械强度和短路电流承载能力
- 同时实现地线屏蔽和通信传输双重功能，替代传统架空地线
- 光纤辨识清晰，采用着色+环标双重编码，便于熔接
- 支持 Corning SMF-28e+ 等多种优质光纤
产品描述
中心铝包不锈钢管式 OPGW 光缆（光纤复合架空地线）是专为输电线路设计的多功能缆线，兼具传统架空地线的短路电流导通、雷电屏蔽功能和通信光纤传输功能。光纤置于中心铝质松套管内，管内填充阻水纤膏，提供密封防水保护。铝管外绞合一层或多层铝包钢线（ACS）或铝合金线，提供机械强度并承载短路电流。
产品特性
OPGW 的优势在于”一线两用”——替代原有架空地线的同时获得大容量通信通道。对于 110kV 以上的新建高压线路，使用 OPGW 比”地线+ADSS 通信缆”方案更经济，因为少架设一条缆线，且不占用额外的杆塔空间。
中心铝管结构具有优异的弧垂张力特性。铝管的低膨胀系数使得光缆在高温（短路电流作用时）下的弧垂变化可控，确保光纤传输性能不受影响。光纤采用特殊旋转工艺生产，有效控制 PMD（偏振模色散）值，在成缆过程中保持稳定。
中泰光缆 OPGW 产品按照 IEC 60794-4-10 和 IEEE 1138 标准设计、测试和生产，配套提供全套接头盒、引下夹具、耐张预绞丝和防振锤等附件，可为客户提供从产品选型、弧垂计算到现场督导的全链条工程支持。
技术参数
| 光缆类型 | 中心铝包不锈钢管式 OPGW |
| 结构形式 | 中心松套管式 |
| 光纤类型 | 单模 (G.652D / G.655) |
| 芯数范围 | 最高 48 芯 |
| 铠装层 | 铝包钢线 (ACS) / 铝合金线 |
| 阻水方式 | 纤膏填充 |
| 执行标准 | IEC 60794-4-10, IEEE 1138-2009, ITU-T G.652 |
相关产品
常见问题
OPGW 安装在输电线路地线位置，内含金属元件，兼作地线和通信缆——既能传导短路电流、提供雷电屏蔽，又能传输光通信信号。ADSS 是全介质自承式光缆，不含金属，利用自身强度悬挂在电力塔下方，安装时不需要停电。OPGW 适用于 110kV 以上高压新建线路（需停电架设），ADSS 适用于已有线路的通信改造（可带电施工）。
中心管式结构紧凑、缆径小、弧垂性能优，适用于 48 芯以下、中小截面需求的高压线路。层绞式可将多根不锈钢管绞合铠装，芯数最高可达 144 芯，且短路电流容量更大，适用于大截面、大芯数的超高压骨干线路。选型需根据线路短路电流、芯数需求和档距综合计算。
订货时需明确光缆段长以匹配线路档距配置，减少现场熔接接续点和材料浪费。同时需提供线路短路电流等级（kA²s）和额定拉断力（RTS）要求，我方技术团队可出具 PLS CADD 弧垂张力计算报告辅助选型。
