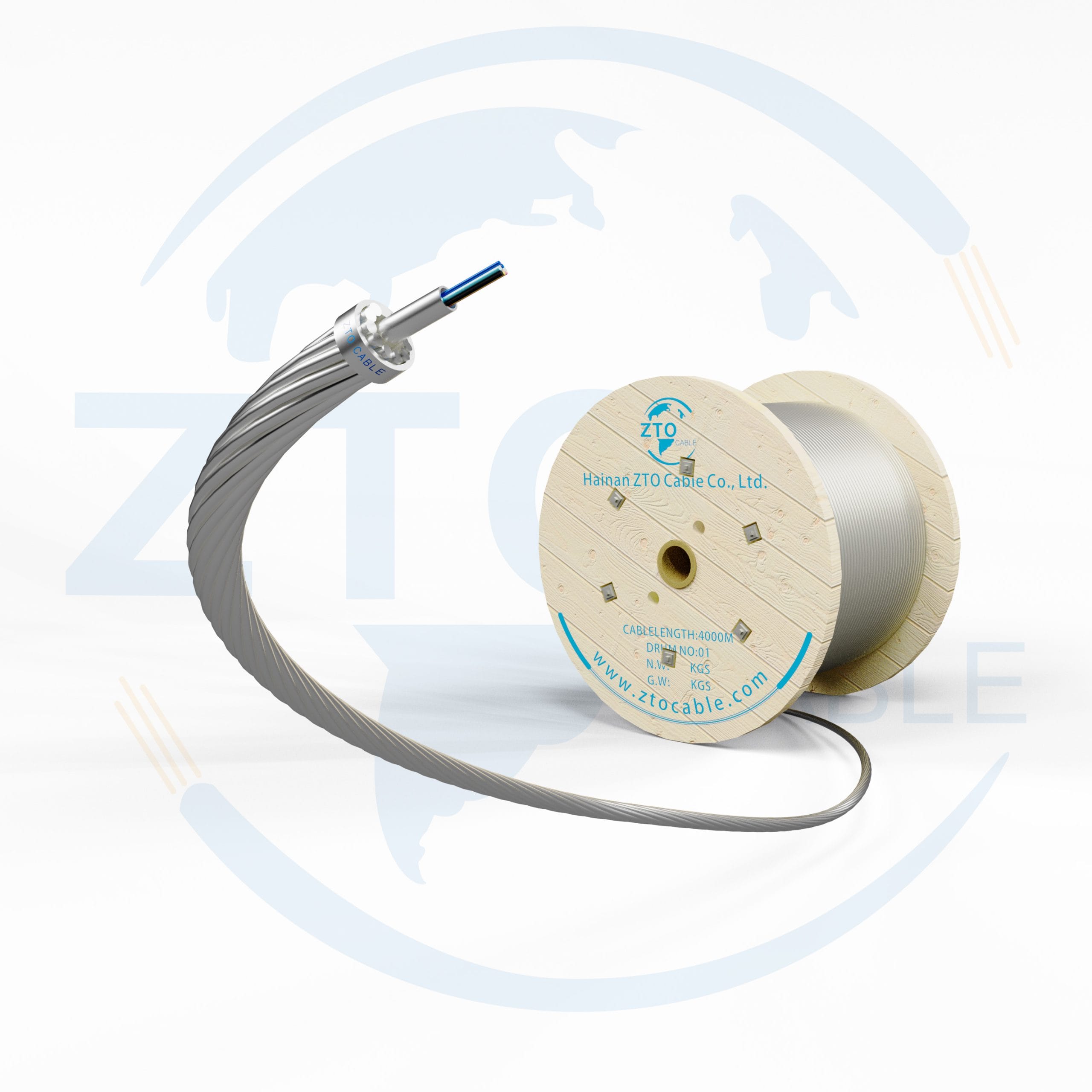

中心不锈钢管式 OPGW 光缆
中心不锈钢管松套+铝包钢线铠装，紧凑结构，高机械强度，110kV 以上线路推荐
产品特性
- 中心不锈钢光单元密封防水，对光纤提供防潮和防雷击的终极保护
- 铝包钢线/铝合金线混合铠装，兼顾高抗拉强度和优异短路电流容量
- 紧凑设计，缆径小，弧垂张力性能好，降低杆塔荷载需求
- 按 IEC 60794 和 IEEE 1138 标准设计测试生产，A 级材料确保长期可靠性
- 配套提供自产的全套金具附件（引下夹具、耐张预绞丝、防振锤等）
- 适用于 110kV 以上高压新建线路和老线路通信改造
产品描述

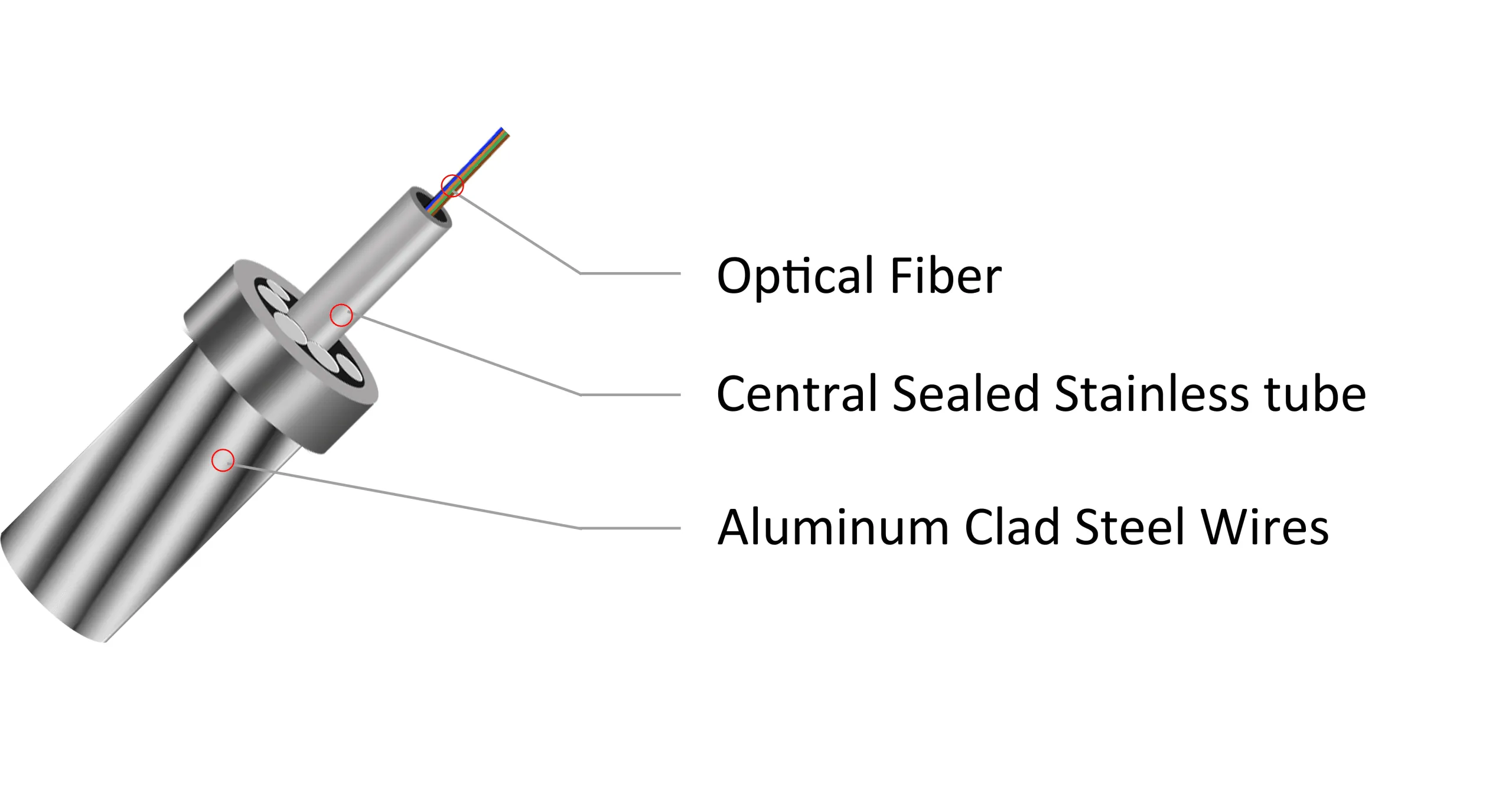

中心不锈钢管式 OPGW 光缆是应用最广泛的 OPGW 类型，设计完全适配常规输电线路需求。光纤置于中心密封不锈钢管内，管内填充阻水纤膏，不锈钢管外包覆一层或两层铝包钢线（ACS）或 ACS 与铝合金线的混合绞合铠装，形成兼具地线和通信功能的复合光缆。
产品特性
中心不锈钢管结构的核心优势在于对光纤的保护。不锈钢管的密封焊接工艺使其达到纵向阻水，激光焊接的管体承压能力极强，即使遭遇雷击或短路电流冲击时管体升温，光纤仍处于安全温度范围内。这一点在 110kV 以上线路中尤为关键。
铠装层采用 A 级铝包钢线（ACS），兼顾高强度（额定拉断力）和高导电率（短路电流容量）。通过在铠装层中按一定比例混合铝合金线，可以在不改变缆径的前提下灵活调配电气和机械性能指标，实现两者之间的理想平衡。
中泰光缆在 OPGW 产品线上不仅提供光缆本体，还配套供应全套安装金具——引下夹具、耐张预绞丝、悬垂线夹、防振鞭和接头盒等。客户无需多方采购，一个订单即可获得完整解决方案。工程团队可提供 PLS CADD 弧垂张力计算服务辅助选型。
技术参数
| 光缆类型 | 中心不锈钢管式 OPGW |
| 结构形式 | 中心松套管式 (单/双层铠装) |
| 光纤类型 | 单模 G.652D |
| 芯数范围 | 12~48 芯 |
| 典型系列 | OPGW-32~OPGW-92 |
| 额定拉断力 (RTS) | 40.6~88.9 KN |
| 短路电流容量 | 4.7~32.6 KA²s |
| 执行标准 | IEC 60794-4-10, IEEE 1138 |
相关产品
常见问题
不锈钢管熔点更高（约 1400°C vs 铝 660°C），在短路大电流瞬间发热时更能保护内部光纤不受高温损伤。但不锈钢管导电性不如铝管，需要在铠装层中配置足够的铝包钢线或铝合金线来满足短路电流容量。简言之：对短路温度要求高的场景选不锈钢管，对电流容量要求高的场景选铝管或混合方案。
是的。OPGW 作为地线的替代品，架设时需要将原有地线拆除并换上 OPGW，这一过程必须在输电线路停电状态下进行。对于无法安排停电的已运营线路，建议采用 ADSS 全介质自承式光缆方案，利用杆塔下方的空间带电施工，不会影响电力输送。
单层铠装 OPGW 缆径更小（通常 ≤10mm），适合机械强度要求适中（RTS 40~70KN）的一般高压线路。双层铠装 OPGW 增加了一组外层绞线，缆径更大但 RTS 可达 80KN 以上，短路电流容量也更高，适用于大跨越（如江河峡谷）或重冰区等苛刻环境。具体选型需依据线路设计院提供的弧垂张力计算书。
