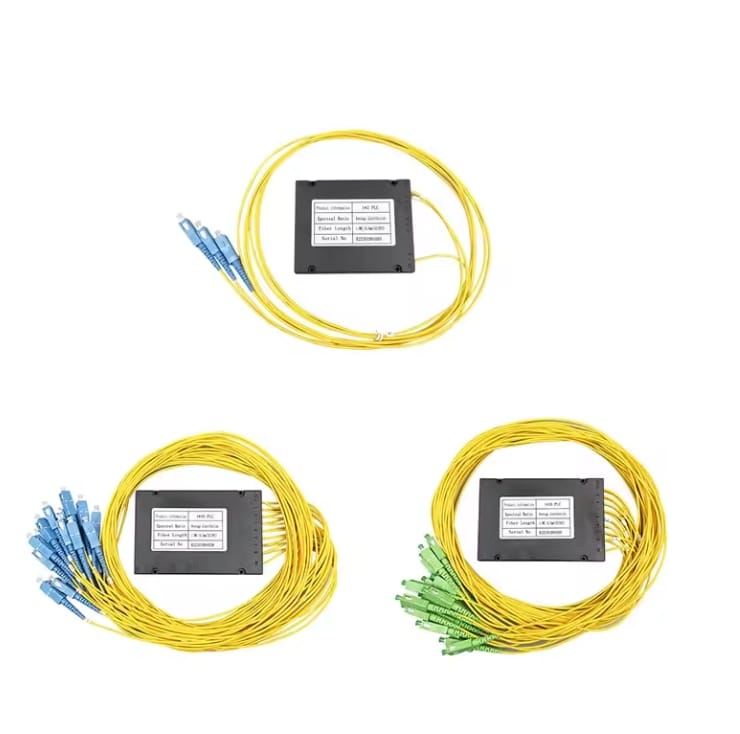

盒式 PLC 光分路器 (1×N/2×N)
1×2~1×128 / 2×2~2×128 ABS 盒式封装，SC/APC 或 SC/UPC 接头可选，适用于 FTTH 光分配箱
产品特性
- 1×N 和 2×N 两种拓扑，最大支持 128 路光分配
- ABS 盒式封装，提供完整的内部分光器件及尾纤保护
- 支持 SC/UPC、SC/APC、FC 等多种连接器类型
- 符合 Telcordia GR-1209/1221 及 YD/T 2000.1-2009 标准
- 1260~1650nm 宽工作波长，兼容 GPON/EPON/XG-PON
- 插入损耗低、分光均匀性好，偏振相关损耗 ≤0.2~0.4dB
产品描述
盒式 PLC 光分路器采用平面光波导（PLC）技术，基于二氧化硅光波导工艺制造，是 FTTH PON 网络中将局端光信号分配到多个用户端的核心光功率管理器件。
PLC 分路器芯片集成在一体化 ABS 塑料盒内，盒体为内部光学器件和尾纤提供完整保护。输入端和输出端预留 SC/UPC、SC/APC 或 FC 适配器接口，可直接插入跳线使用，无需现场熔接，安装便捷可靠。
本产品支持 1×N 和 2×N 两种分光拓扑，最大分光比可达 1×128 或 2×128，满足从小型社区到大型城域网的各种 FTTH 部署需求。产品符合 Telcordia GR-1209-CORE、GR-1221-CORE 以及 YD/T 2000.1-2009 行业标准。
技术参数
| 产品类型 | 盒式 PLC 光分路器 |
| 分光比 | 1×2 / 1×4 / 1×8 / 1×16 / 1×32 / 1×64 / 1×128; 2×2 / 2×4 / 2×8 / 2×16 / 2×32 / 2×64 / 2×128 |
| 波长范围 | 1260~1650 nm |
| 光纤类型 | G657A1（可定制） |
| 尾纤长度 | 1.0±0.1 m（可定制） |
| 插入损耗 (1×64) | ≤20.4 dB |
| 回波损耗 | ≥55 dB (UPC) |
| 工作温度 | -40~85 ℃ |
| 封装尺寸 (ABS) | 100×80×10~150×130×25 mm（按端口数） |
| 连接器类型 | SC/UPC、SC/APC、FC 可选 |
| 认证 | CE、RoHS |
相关产品
常见问题
盒式 PLC 分路器采用 ABS 塑料外壳封装，体积最大但保护性更好，适用于光分配箱、光交箱等需要额外机械保护的场景。微型 PLC 分路器（钢管型）体积更小，适合安装在空间有限的接头盒或分纤箱中。两者的光学性能相同，选择依据主要是安装空间和环境要求。
1×N 分路器是单输入、N 输出，用于从局端到多个用户的单向分配；2×N 分路器是双输入、N 输出，通常用于 PON 保护倒换方案，主用和备用两张 PON 板卡分别接入两个输入端口，当主用链路中断时自动切换到备用。普通 FTTH 用 1×N 即可，运营商级别保护用 2×N。
UPC（超物理接触）端面是平面微球面抛光，回波损耗 ≥55dB；APC（角度物理接触）端面是 8° 斜面抛光，回波损耗 ≥65dB。模拟 CATV 系统和高功率 PON（如 10G EPON）必须使用 APC，因为反射光会干扰模拟信号和大功率激光器。普通 GPON/EPON 可以选择 UPC。不确定时选 APC 更安全。
