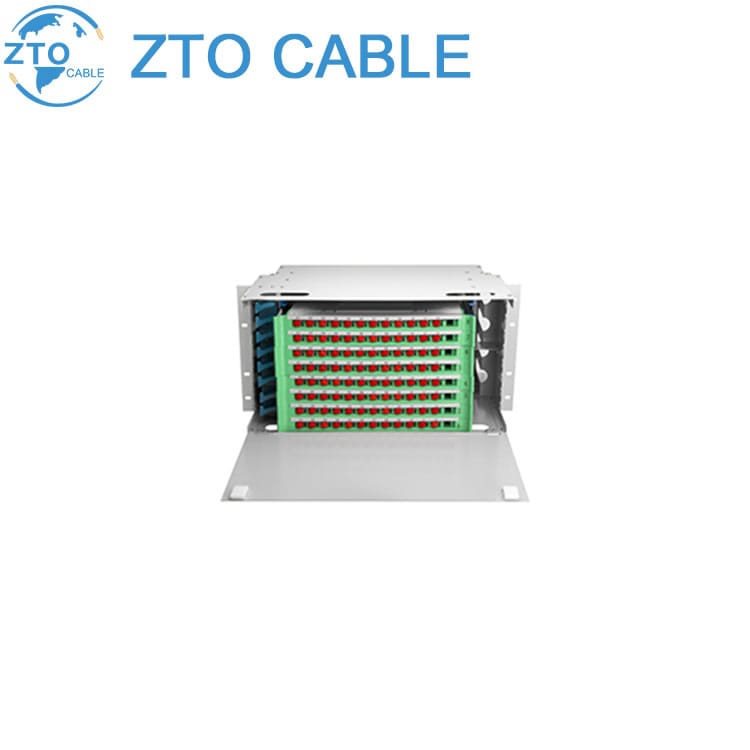

ODF 光纤配线架 (通用型)
静电喷涂金属框架，12~144 芯可选，FC/SC/ST/LC 适配器，适用于小型配线系统
产品特性
- 静电喷涂金属框架，适配 FC/SC/DLC(SC 型) 适配器
- 一体化光纤熔接、成端、适配器连接和光缆固定功能
- 可靠的光纤保护、灵活的框架固定和接地装置
- 合理的跳线管理设计，适配器插入损耗 ≤0.5dB
- 支持 12/24/48/72/96/144 芯容量
- 绝缘电阻 ≥1000MΩ，电气强度 ≥3KV DC
产品描述
ODF（光纤配线架）是用于通信设施之间光缆互联的框架式设备。它将光纤熔接、光纤成端、光纤适配器和连接器以及光缆连接集成在一个单元中，同时为光纤连接提供可靠的物理保护。
中泰光缆 ODF 配线架采用静电喷涂金属框架，适配 FC、SC、DLC（SC 型）等多种适配器类型。提供从 12 芯到 144 芯的多种容量配置（12 芯/盘，12144 芯对应 112 盘）。
内置完善的光纤保护装置、灵活的框架固定和接地装置以及合理的跳线管理设计。适用于光纤到小区、光纤到楼栋、远端模块局和无线基站的中小型综合布线系统。
技术参数
| 产品类型 | ODF 光纤配线架 |
| 材质 | 金属（静电喷涂） |
| 适配器类型 | FC / SC / ST / LC |
| 容量范围 | 12 / 24 / 48 / 72 / 96 / 144 芯 |
| ODF 盘数 | 12 芯/1 盘，24 芯/2 盘，48 芯/4 盘，72 芯/6 盘，96 芯/8 盘，144 芯/12 盘 |
| 插入损耗 | ≤0.5 dB |
| 回波损耗 | PC≥40dB / UPC≥50dB / APC≥60dB |
| 工作温度 | -10℃ ~ +40℃ |
| 储存温度 | -25℃ ~ +55℃ |
| 相对湿度 | ≤85% (+30℃) |
| 大气压力 | 70~106 KPa |
| 标称工作波长 | 850nm / 1310nm / 1550nm |
| 电气强度 | ≥3KV DC / 1min 无击穿 |
| 绝缘电阻 | ≥1000MΩ / 500V DC |
| 插拔寿命 | ≥1000 次 |
| 适用场景 | 光纤到小区/到楼栋/远端模块局/无线基站 |
相关产品
常见问题
ODF（光纤配线架）是安装在机房内的金属框架式设备，通常放在 19" 机柜中，用于室内光纤的集中连接和调度。光交箱（光缆交接箱）是室外（或设备间内）安装的柜式设备，体积更大、有 IP 防护等级，用于主干光缆和配线光缆之间的交叉连接。ODF 是"室内配线"，光交箱是"室外/设备间交接"。
144 芯 ODF（12 个 12 芯盘）通常占用 2U~4U 的 19" 机柜高度。2U（89 mm）可容纳 48 芯，144 芯需要 4U~6U（178~267 mm）的高度。具体取决于每个 ODF 盘的厚度和机柜布局。建议采购时向供应商确认 144 芯满配所需的总 U 数。
