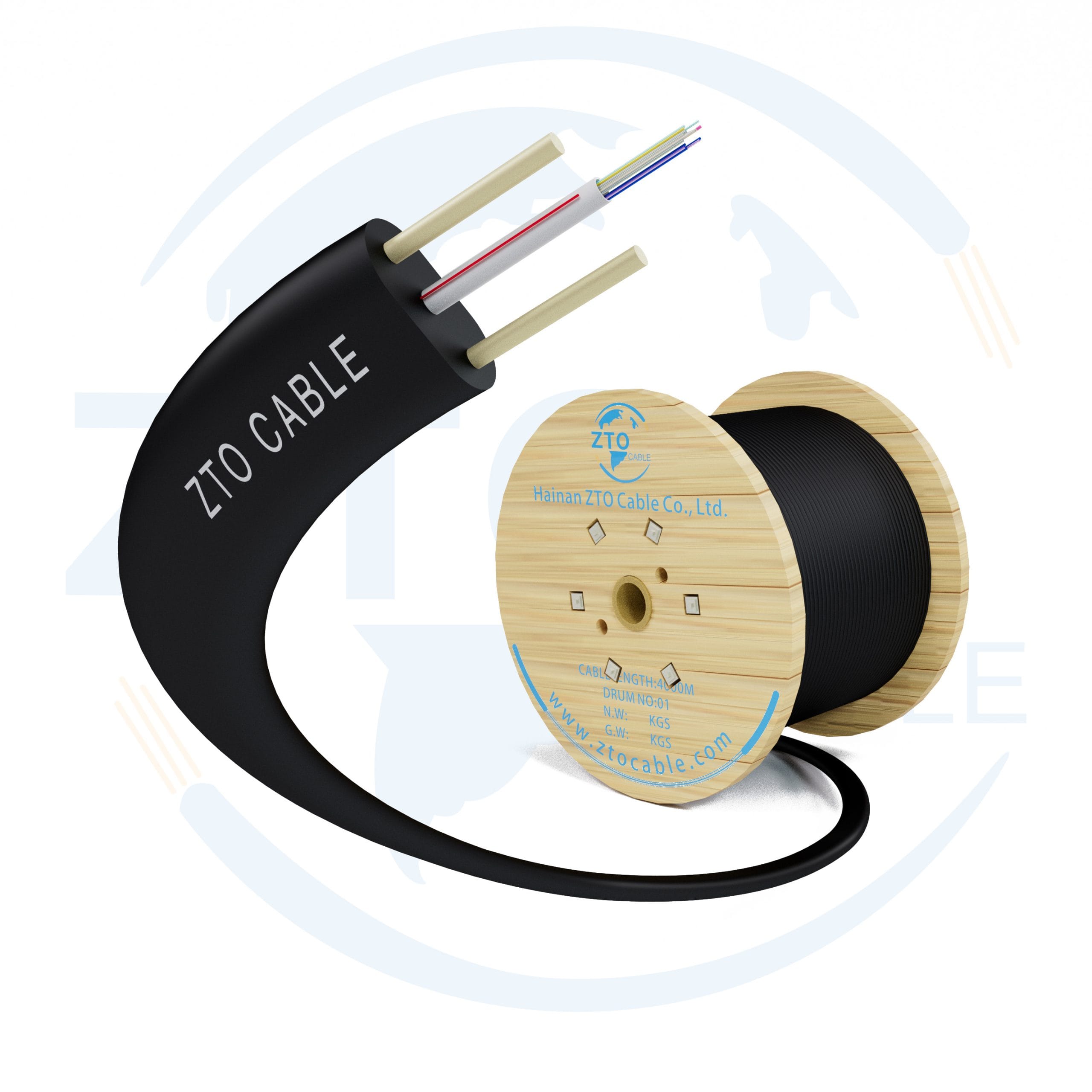

扁平椭圆形引入光缆 GYFXTBY
跑道型截面，双 FRP 加强，PBT 松套管+油膏填充，适用于 FTTH 楼道及入户段
产品特性
- 精确控制光纤余长，确保光缆良好的拉伸性能和温度特性
- PBT 松套管材料耐水解性好，填充专用纤膏保护光纤
- 全非金属结构，重量轻，敷设方便，防电磁干扰，防雷效果好
- 比普通蝶形缆芯数更大，适用于人口密集区域接入
- 跑道型结构与蝶形缆相比，无积水、结冰和蚕茧风险，传输性能更稳定
- 易剥离，缩短外层护套剥除时间，提高施工效率
产品描述

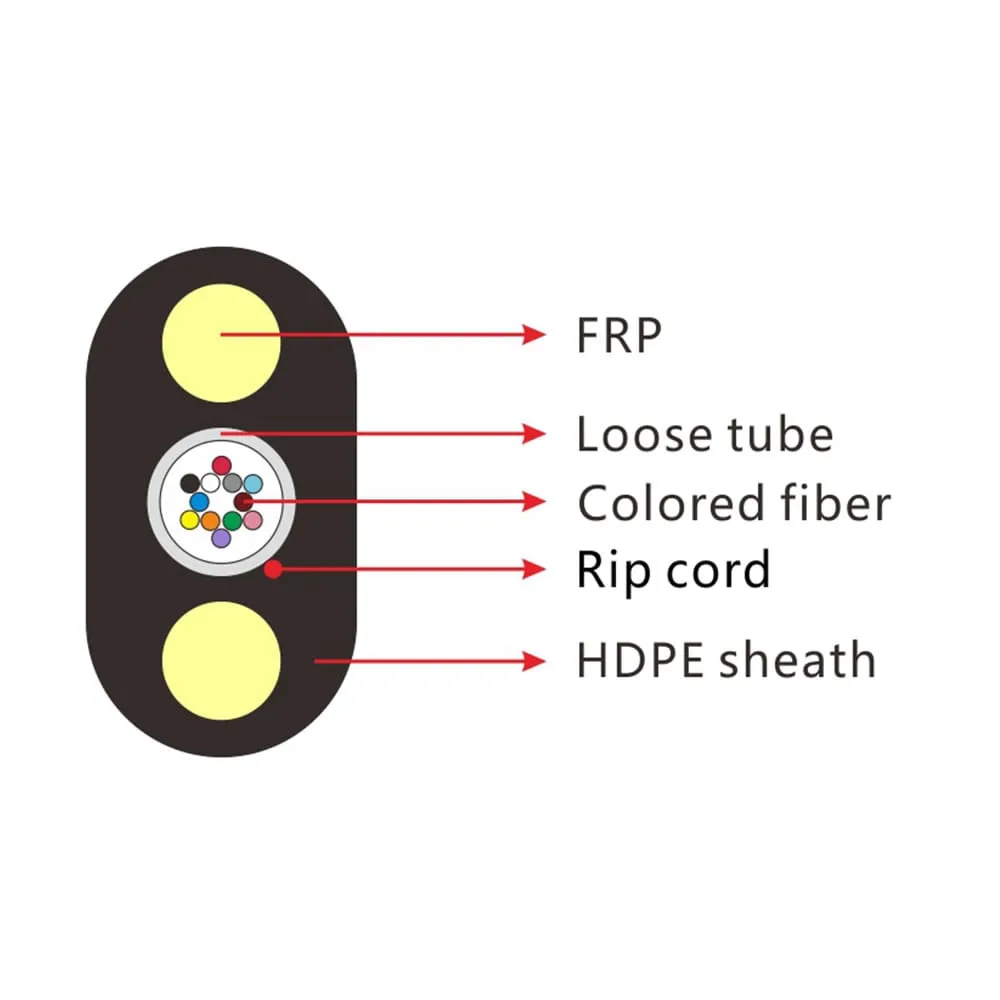

扁平椭圆形引入光缆 GYFXTBY 是一种跑道型截面的光纤引入缆，采用 1~12 芯 250μm 着色光纤置于高模量 PBT 松套管内，管内填充阻水纤膏保护光纤。松套管两侧各放置一根非金属 FRP 加强件，外层开槽并埋入撕裂绳，最后挤出黑色高密度聚乙烯（HDPE）护套成型。
产品特性
光缆采用全非金属结构，不含任何金属元件，天然具备防电磁干扰和防雷性能，无需接地处理，特别适用于雷电多发区域和高压线路附近的通信接入。
跑道型截面设计相比传统蝶形缆有两个核心优势：一是椭圆形截面不会像扁平蝶形缆那样在架空弧垂处积水结冰，消除了低温环境下光纤应力增大的风险；二是光缆芯数可扩展至 12 芯，高于蝶形缆的 1~4 芯容量，能够满足高密度住宅小区的多芯宽带接入需求。
PBT 松套管具有良好的耐水解性和机械强度，内部填充的专用纤膏可在整个寿命周期内持续保护光纤免受水分侵蚀。护套提供 PE（标准耐候型）和 LSZH（低烟无卤阻燃型）两种选择，LSZH 护套可满足 IEC 60332-1 室内阻燃认证。
技术参数
| 光缆类型 | 跑道型引入光缆 (GYFXTBY) |
| 光纤类型 | 单模 (G.652D/G.657A1) / 多模 |
| 芯数范围 | 1~12 芯 |
| 加强元件 | 双 FRP (非金属加强件) |
| 松套管 | PBT (高模量工程塑料) |
| 外护套 | HDPE (黑色耐候) |
| 执行标准 | YD/T 769-2010, GB/T 9771-2008, IEC 794 |
相关产品
常见问题
GYFXTBY 采用跑道型椭圆截面，光纤置于 PBT 松套管内并由纤膏保护，而蝶形缆光纤紧贴护套。跑道型结构避免了积水结冰对光纤的应力影响，在室外架空场景中传输性能更稳定。同时 GYFXTBY 支持 1~12 芯，比蝶形缆的 1~4 芯容量更大，适合用户密度高的村落接入。
GYFXTBY 本身不含自承式吊线单元，但可在架空敷设时配合挂钩或螺旋绑线吊挂。如需自承式架空方案，推荐选用 GYTC8S 八字型自承式光缆或 GJYXFCH 自承式蝶形缆，具有内置钢绞吊线，无需额外架设挂线。
容易。GYFXTBY 护套设有开口槽设计，配合专用剥离工具可快速分段剥除 HDPE 外护套，然后从 PBT 松套管中取出光纤进行熔接或端接。普通装维人员数分钟即可完成操作，显著提升入户施工效率。
